GT3/8型钢筋调直切断机工作原理

GT3/8型钢筋调直切断机工作原理

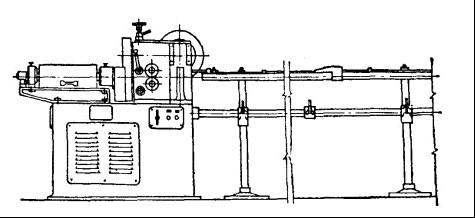

图1    GT3/8型钢筋调直切断机结构

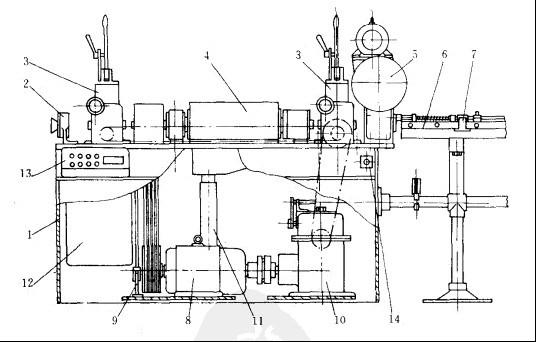

 图2    GT3/8A型钢筋调直切断机结构
1-机架；2-导向装置；3-牵引装置；4-调直装置；5-切断装置；
6-承料架；7-定尺装置；8-电动机；9-制动装置；10-变速箱；
11-集尘漏斗；12-电控箱；13-控制盒；14-急停按钮

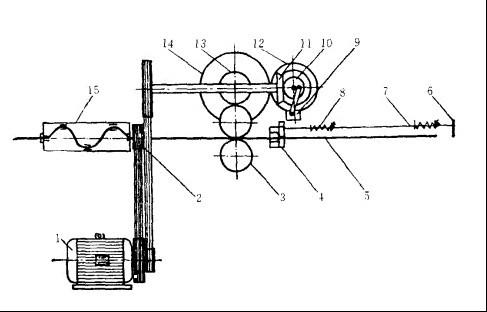

图3  GT3/8型钢筋调直切断机传动系统
1-电动机；2-皮带轮；3-牵引辊；4-滑动刀台；5-调直钢筋；
6-定尺板；7-定尺拉杆；8-压缩弹簧；9-锤头；10-偏心轴；
11-锥形齿轮；12、13、14-减速齿轮；15-调直筒


       GT3/8A型钢筋调直切断机的调直、送料、牵引由一台双轴伸7.5KW电动机驱动，其左侧轴伸通过皮带伟动带动调直筒旋转，调直筒内装有7副调直模，其右侧轴伸经弹性联轴器与变速箱输入轴相接，变速箱借助换挡机构可输出两种转速，通过链条传动带动送料辊、牵引辊做同步旋转，完成钢筋的进料及退料工作。牵引力的大小通过偏心压紧手柄进行调节。切断机构由0.75KW电动机单独驱动，如图4所示，当飞轮轴在皮带传动下高速旋转时，装在飞轮轴中间的偏心连杆机构迫使上锤体做往复运动，当调直后的钢筋通过方刀台定刀内孔进入受料架槽内，钢筋端头触及定尺板并装其向右推动时，则带动拉杆及方刀台一起左移，当装有切断刀片下锤体进入上锤体的锤击区域后，便在上锤体的锤头打击下迅速下移，钢筋遂被切断。钢筋切断后，各移动件在弹簧作用下均迅速复位。通过改变定尺板与上锤体的相对距离，即可变更钢筋的切断长度，为便于调试的事故应急，切断装置还装有人控切断手柄。

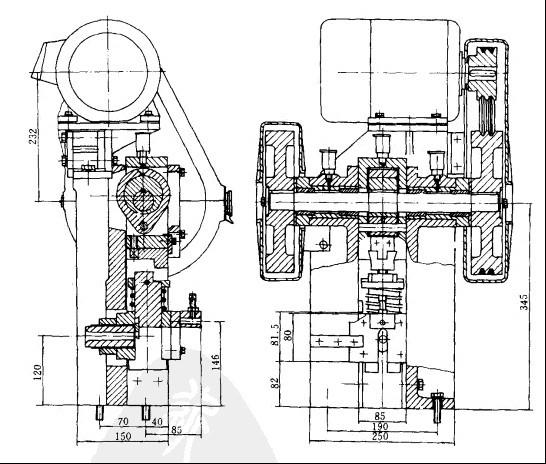

图4   GT3/8A型钢筋调直切断机切断机构
