       1、构造  GT1.6/4型调直切断机主要由放盘架、调直筒、传动箱、牵引机构、切断机构、承料架、机架及电控箱等组成，其工作原理如下图所示。

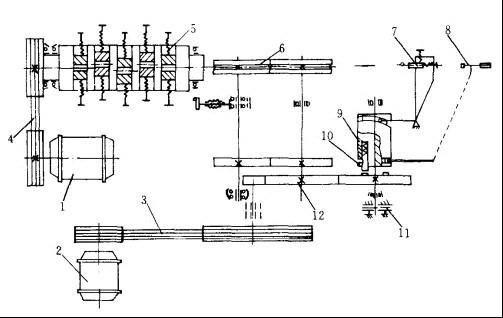

     GT1.6/4调直切断机工作原理
1、2-电动机；3、4-三角皮带；5-调直机构；6-牵引辊；7-切断机构
 8-操纵机构；9-凸轮系统；10-离合器；11-制动装置；12-变速箱


       2、工作原理  调直机械是由电动机通过三角皮带传动，而带动调直筒高速旋转。调直筒内有五块可以调节的调直模，被调直钢筋在牵引辊强迫作用下通过调直筒，利用调直模的偏心，使钢筋*多次连续的反复塑性变形，从而将钢筋调直。牵引与切断机构是由一台电动机，通过三角皮带传动、齿轮传动、杠杆、离合器及制动器等实现。牵外辊根据钢筋直径不同，更换相应的辊槽。当调直好的钢筋达到的预设的长度，而触及电磁铁，通过杠杆控制离合器，使之与齿辊为一体，带动凸轮轴旋转，并通过凸轮和杠杆使装有切刀的刀架摆动，切断钢筋同时强迫承料架挡板打开，成品落到集材槽内，从而完成一个工作循环。
